Websites betreuen, einen kleinen Server im Keller am Laufen halten, die Haustechnik der Familie verwalten: Wer so etwas tut, bekommt früher oder später auch Fragen zu Motoren, Pumpen und Lüftern gestellt. Die Denkweise aus der IT lässt sich erstaunlich gut auf Technik übertragen, die nichts mit Netzwerken zu tun hat. Man liest das Handbuch, man protokolliert Zustände, man ändert nur eine Variable pro Versuch. Diese Haltung schützt davor, beim Einstieg in Regler und Steuerungen auf die Nase zu fallen.
Ein typischer Ausgangspunkt ist ein Lüfter. Angenommen, ein Serverschrank im Keller wird im Sommer über 40 Grad warm, und der verbaute Ventilator kennt nur zwei Zustände: voll oder aus. Volle Drehzahl ist laut, ineffizient und nachts kaum zu ertragen. Gesucht ist etwas, das die Drehzahl an die tatsächliche Temperatur koppelt, ähnlich wie eine Lüftersteuerung im PC, nur eine Nummer größer. An diesem Punkt landet man beim Frequenzumrichter, und hier ist dieselbe Sorgfalt gefragt wie bei einer sauberen Serverkonfiguration.
Vom Serverschrank in die Werkstatt
Im Haushalt gibt es meist mehr Kandidaten, als man denkt. Eine Absauganlage in der Werkstatt, deren Motor konstant Vollgas gibt, obwohl sie meist nur für kleine Arbeiten läuft. Eine Pumpe für die Regentonne, die entweder zu schwach oder viel zu kräftig fördert. Beide profitieren von einer variablen Drehzahl statt der starren Ein-Aus-Logik, mit der sie ausgeliefert wurden.
Vor jeder Bestellung steht eine Inventur, wie bei Hardware im Rack: Motorleistung, Spannung, Nennstrom, Phasenzahl. Diese Werte stehen auf dem Typenschild, und ohne sie kauft man leicht das falsche Bauteil. Ein Drehstrommotor braucht einen anderen Umrichter als ein einphasiger Motor, und die Leistungsklasse muss passen. Diese Fleißarbeit klingt langweilig, ist aber der Punkt, an dem die meisten Projekte kippen. Aus der Serverwartung kennt man das: Überspringt man die Dokumentation, zahlt man später doppelt.
Bei der Auswahl hilft eine nach Leistung und Anschlussart sortierte Übersicht mit Frequenzumrichter für den Einsatz zuhause, in der sich die Geräte gezielt nach den Werten vom Typenschild filtern lassen. Das erspart das Wühlen in Datenblättern von Industriemodellen, die für ganz andere Leistungsklassen gedacht sind. Etwas Reserve bei der Leistung ist sinnvoll, weil ein leicht überdimensionierter Umrichter kühler bleibt, ähnlich wie ein Netzteil, das man nie am Anschlag betreibt. Maßgeblich ist dabei vor allem, dass der Ausgangsstrom des Umrichters mindestens dem Nennstrom des Motors entspricht.
Unterschätzt wird oft die Umgebung. In einer Werkstatt ist es staubig, im Winter kalt und manchmal feucht. Ein Steuergerät gehört deshalb in ein passendes Gehäuse mit ausreichender IP-Schutzart, sonst setzt sich Feinstaub auf die Elektronik und die Kühlung leidet. So wie man einen Server nicht offen ins Regal stellt, kommt ein Umrichter in einen sauberen Schaltschrank.

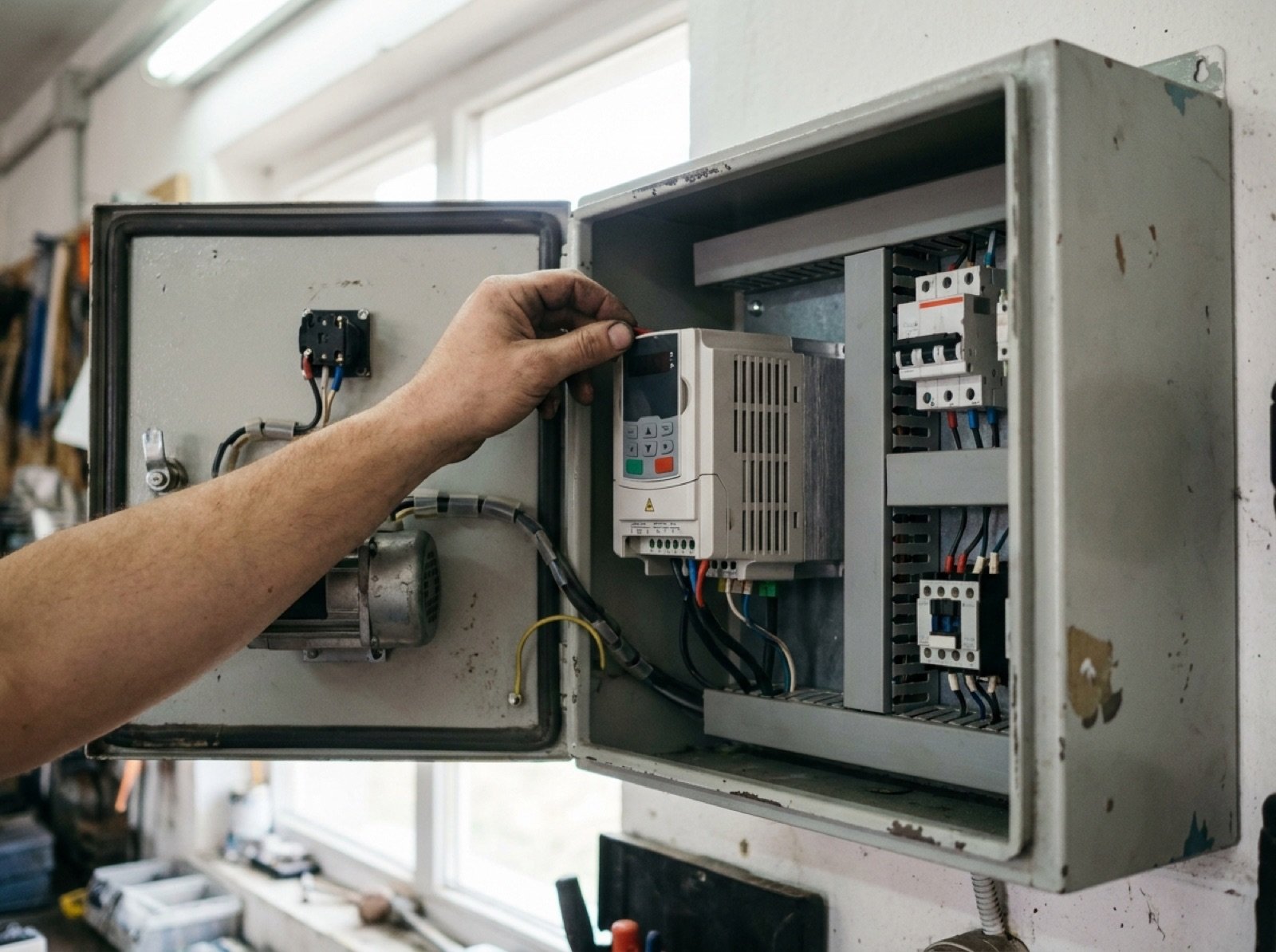

Der Umrichter gehört in ein sauberes Gehäuse: staubfrei, gut gekühlt und ordentlich verkabelt.
Verkabelung: der Teil, bei dem man nicht schludern darf
Hier endet die lockere Bastelei, denn es geht um 230 beziehungsweise 400 Volt. Ein falsch gesteckter Netzwerkstecker kostet im schlimmsten Fall das Internet. Pfusch an einer Motorsteuerung kann einen Kabelbrand oder einen Stromschlag auslösen. Dazu kommt eine rechtliche Grenze: Nach § 13 Abs. 2 der Niederspannungsanschlussverordnung (NAV) dürfen Arbeiten an der Elektroanlage hinter der Hausanschlusssicherung nur der Netzbetreiber oder ein Installationsbetrieb ausführen, der im Installateurverzeichnis eines Netzbetreibers eingetragen ist; ausgenommen sind Instandhaltungsarbeiten. Die feste Einbindung ins Hausnetz ist also ein Fall für den Elektrofachbetrieb.
Für die Planung mit dem Elektriker lohnt eine kurze Checkliste:
- Abgeschirmte Motorleitung verwenden. Ein Frequenzumrichter erzeugt hochfrequente Störungen, die sonst als Rauschen in anderen Geräten landen, zum Beispiel im Radio oder im WLAN-Access-Point nebenan. Die Schirmung muss beidseitig korrekt aufgelegt sein.
- Erdung sauber ausführen. Das ist Pflicht und gehört zur Abnahme durch den Fachbetrieb.
- Leitungslängen kurz halten. Lange Motorkabel brauchen unter Umständen zusätzliche Filter, sonst leidet die Isolierung des Motors. Die zulässige Länge steht im Handbuch des Umrichters.
- Alles beschriften. Wie bei einem Patchpanel: Ein halbes Jahr später weiß niemand mehr, welche Ader wohin geht, wenn es keine Kennzeichnung gibt.
Nach dem Anschluss folgt das Parametrieren. Moderne Umrichter haben ein kleines Display und Dutzende Einstellwerte, von der Hochlaufzeit über die maximale Frequenz bis zur Strombegrenzung. Bewährt hat sich das Vorgehen wie bei einer Konfigurationsdatei: erst die Werkseinstellung notieren, dann eine Größe ändern, testen, protokollieren. Dreht man an fünf Parametern gleichzeitig, findet man den Fehler nie.
Vor dem ersten Einschalten sollte mehr Zeit ins Lesen fließen als ins Schrauben. Ein paar Abende mit dem Herstellerhandbuch und den einschlägigen Sicherheitsregeln ersparen später viel Ärger. Aus dem Beruf ist das bekannt: Ein Nachmittag gezielte Weiterbildung zahlt sich fast immer aus, ob es um ein neues Framework oder um Antriebstechnik geht. Kennt man die Begriffe, versteht man plötzlich, warum ein Parameter heißt, wie er heißt. Und man merkt schnell, wo die eigene Kompetenz endet und die eines Elektrikers beginnt.
Was die Regelung wirklich bringt
Der größte Effekt zeigt sich beim Stromverbrauch. Ein Ventilator oder eine Pumpe, die nur halb so viel fördern muss, zieht deutlich weniger als die halbe Leistung. Dahinter stehen die Affinitätsgesetze für Strömungsmaschinen: Der Volumenstrom wächst linear mit der Drehzahl, die Leistung mit ihrer dritten Potenz. Halbiert man die Drehzahl, sinkt die aufgenommene Leistung rechnerisch auf ein Achtel, also 12,5 Prozent; in der Praxis liegt sie wegen Verlusten im Umrichter und Motor etwas höher. Wer das nachprüfen will, hängt ein einfaches Energiekostenmessgerät vor steckerfertige Geräte und schreibt die Werte über ein paar Wochen mit. Bei einer Absauganlage, die bisher stundenlang auf Anschlag läuft, macht das über ein Jahr einen messbaren Unterschied.

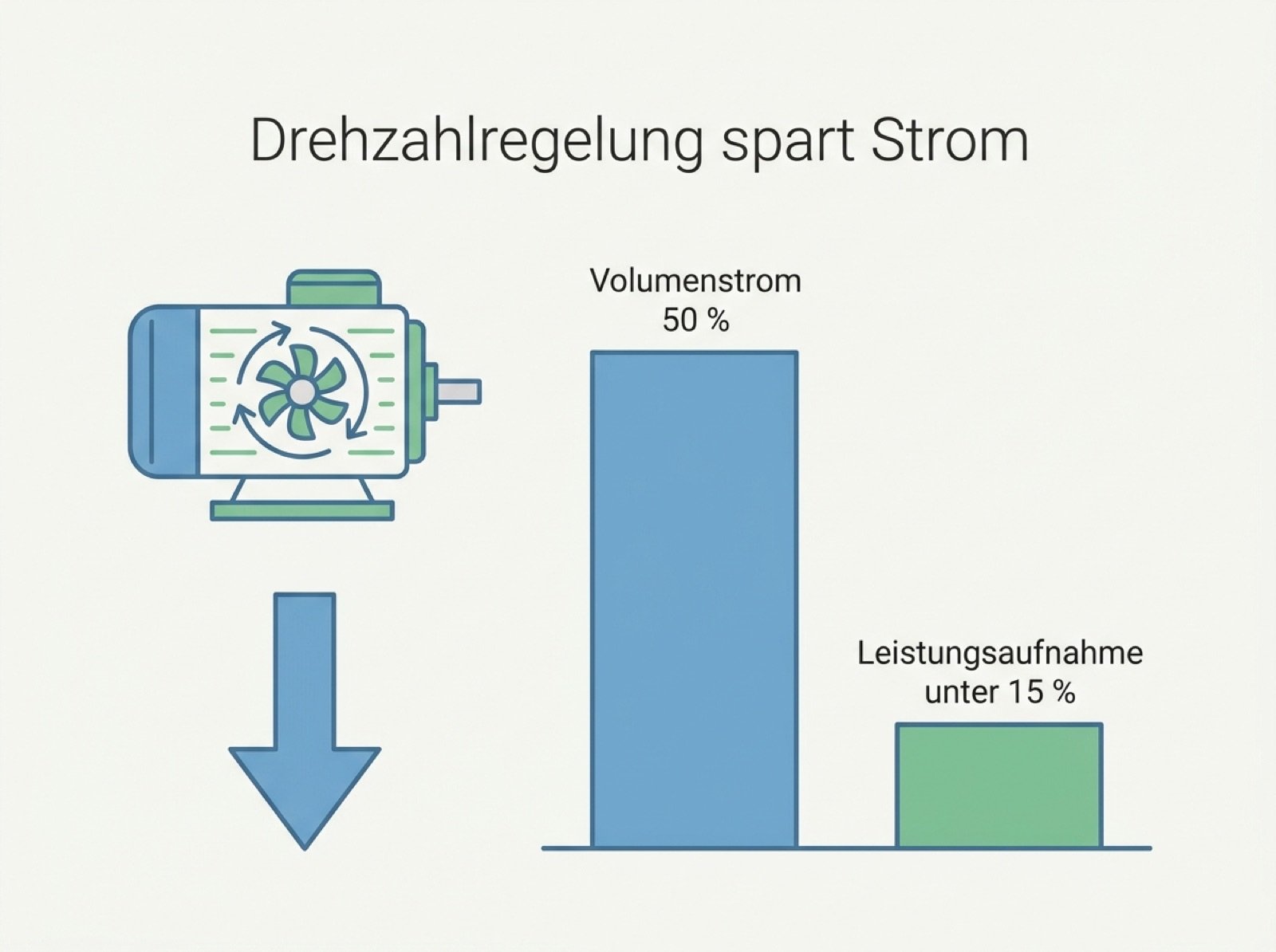

Warum sich die Drehzahlregelung lohnt: weniger Förderleistung bedeutet überproportional weniger Stromverbrauch.
Dass hier ein echter Hebel liegt, ist keine Bastlerlegende. Das Umweltbundesamt weist darauf hin, dass eine Drehzahlregelung eine höhere Stromeinsparung ermöglicht als die alleinige Verbesserung des Motorwirkungsgrads, und dass ein Großteil des industriellen Stromverbrauchs überhaupt erst durch elektrische Antriebe entsteht. Im Kleinen zuhause gilt dasselbe Prinzip. Den Motor muss man nicht austauschen, um ihn effizienter zu betreiben, nur bedarfsgerecht ansteuern.
Einbindung ins Smart Home
Aus IT-Sicht liegt es nahe, die Drehzahl über die bestehende Hausautomation zu steuern statt per Drehknopf. Viele Umrichter lassen sich über ein analoges Steuersignal (häufig 0 bis 10 Volt) oder eine digitale Schnittstelle ansprechen, sodass die Drehzahl von einem Sensorwert abhängt. Der Lüfter im Serverschrank folgt dann der Temperatur, die Regentonnenpumpe dem Wasserstand. Welche Eingänge ein Modell hat, verrät das Datenblatt. Der Reiz ist derselbe wie beim Betrieb eigener Dienste im Haus: Man versteht die ganze Kette und ist nicht auf eine Cloud angewiesen.
Eine solche Anlage gehört dokumentiert. Bewährt hat sich eine feste Ordnerstruktur für die Haustechnik, ähnlich wie es der Beitrag über Ablage im Büro richtig strukturieren beschreibt: Typenschilder abfotografiert, Parameterlisten als PDF, Rechnungen und Handbücher an einem Ort. Beim nächsten Defekt spart das viel Zeit. Und weil Netzspannung im Spiel ist, gelten dieselben Sorgfaltsansprüche wie bei sensiblen Daten. Wer sich schon einmal mit Datenschutz und SSL beim Website-Betrieb auseinandergesetzt hat, kennt das Muster: Meist beißt einen die kleine, übersehene Nachlässigkeit.
Auch im Außenbereich steckt mehr Steuerungstechnik, als man vermutet, etwa bei Bewässerungspumpen auf Hof und Weide. Wer in diese Richtung denkt, findet im ausführlichen Leitfaden rund um den Weidezaun weitere Anregungen.
Worauf es am Ende ankommt
Das Thema ist weniger einschüchternd, als es zunächst wirkt, aber auch weniger trivial, als es die Werbung suggeriert. Ob ein Projekt läuft oder Ärger macht, liegt fast nie am Umrichter selbst. Es liegt an der Vorbereitung:
- Bestandsaufnahme aller Typenschilddaten
- Gehäuse mit passender Schutzart
- Anschluss durch einen eingetragenen Elektrofachbetrieb
- methodisches Parametrieren mit Protokoll
Das ist dieselbe Disziplin, die einen guten Serveradmin ausmacht. Nebenbei schärft eine solche Anlage den Blick auf den eigenen Stromverbrauch. Die Verbraucherzentrale gibt dazu handfeste Tipps zum Stromsparen im Haushalt, die vom Standby-Verbrauch bis zur effizienten Umwälzpumpe reichen. Eine bedarfsgerechte Steuerung ist konsequent zu Ende gedachtes Stromsparen.
Für jeden Motor im Haus gilt deshalb dieselbe Reihenfolge wie bei einer ernsthaften IT-Aufgabe: erst verstehen, dann dokumentieren, dann handeln. Für alles jenseits der eigenen Kompetenz holt man einen Fachmann; dieser Beitrag ersetzt keine Beratung durch eine Elektrofachkraft vor Ort.
